ترموکوپل نوع R یکی از پرکاربردترین انواع ترموکوپل‌ها در صنایع سنگین و محیط‌های دمای بالا است. این نوع ترموکوپل به دلیل ترکیب فلزات گران‌بهای پلاتین و رودیوم، دقت بالا، پایداری در طول زمان و مقاومت در برابر خوردگی، جایگاه ویژه‌ای در میان تجهیزات اندازه‌گیری دما پیدا کرده است. در این مقاله، به‌طور تخصصی به بررسی ساختار، کاربردها، مزایا، محدودیت‌ها و نکات مهم هنگام خرید ترموکوپل نوع R می‌پردازیم.

ترموکوپل نوع R چیست؟

ترموکوپل نوع R یک سنسور دمایی از نوع ترموالکتریک است که از دو فلز غیرهم‌جنس ساخته شده:

• سیم مثبت (پلاتین ۱۳٪ رودیوم – PtRh13)

• سیم منفی (پلاتین خالص – Pt)

این ترموکوپل با ولتاژ ترموالکتریکی تولید شده بین دو فلز، دما را اندازه‌گیری می‌کند و مناسب محیط‌هایی با دمای بالا (تا حدود ۱۶۰۰ درجه سانتی‌گراد) است.

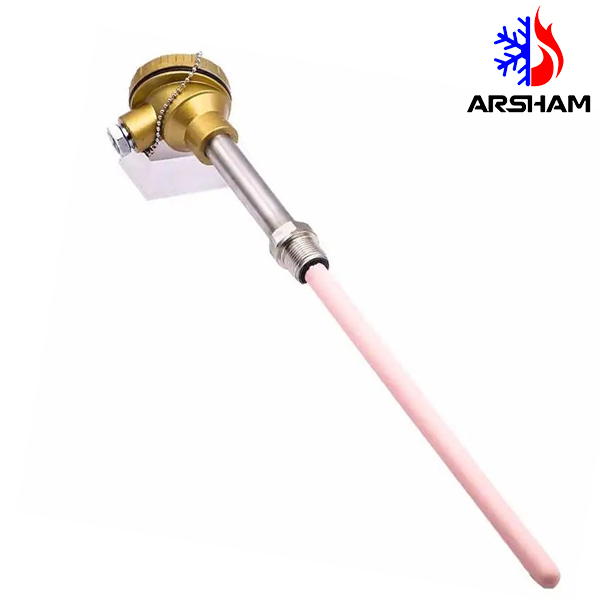

ساختار فنی ترموکوپل نوع R

ترموکوپل نوع R به دلیل استفاده از فلزات گران‌بها، ساختاری مقاوم و دقیق دارد. این ساختار معمولاً به شکل زیر است:

• هسته داخلی از جنس پلاتین و رودیوم

• غلاف محافظ سرامیکی یا فلزی مقاوم به خوردگی

• عایق داخلی برای جلوگیری از اتصال کوتاه

• سرب‌های اتصال یا کابل جبران‌ساز برای اتصال به ترانسمیتر یا کنترلر

این ترموکوپل‌ها معمولاً با قطرهای متنوعی عرضه می‌شوند و می‌توانند در شرایط سخت مثل کوره‌ها، صنایع فولاد، پتروشیمی، شیشه و ریخته‌گری مورد استفاده قرار گیرند.

محدوده دمایی و دقت اندازه‌گیری

ترموکوپل نوع R در محدوده دمایی از ۰ تا ۱۶۰۰ درجه سانتی‌گراد قابل استفاده است. دقت اندازه‌گیری آن بسیار بالا بوده و معمولاً در کلاس A یا B مطابق استاندارد IEC 60584 طبقه‌بندی می‌شود. این دقت بالا به دلیل پایداری حرارتی پلاتین و رودیوم است که کمترین تغییرات را در ولتاژ ترموالکتریکی دارند.

کاربردهای ترموکوپل نوع R

به دلیل ویژگی‌های خاص، ترموکوپل نوع R در صنایع پیشرفته و محیط‌های حساس کاربرد دارد:

1. صنایع فولاد و متالورژی

در فرآیندهایی مثل ذوب فلزات، کنترل دمای دقیق بسیار حیاتی است و ترموکوپل نوع R به‌خوبی از عهده این وظیفه برمی‌آید.

2. صنعت شیشه و سرامیک

در کوره‌های ذوب شیشه که دما تا ۱۵۰۰ درجه می‌رسد، ترموکوپل R به‌دلیل تحمل حرارتی بالا استفاده می‌شود.

3. صنایع پتروشیمی

برای کنترل دمای راکتورها و برج‌های تقطیر، ترموکوپل نوع R انتخابی مناسب است، چرا که مقاومت شیمیایی بالایی دارد.

4. آزمایشگاه‌های تحقیقاتی

در محیط‌های آزمایشگاهی که اندازه‌گیری دقیق دما نیاز است، ترموکوپل‌های نوع R به دلیل پایداری و دقت بالا انتخاب می‌شوند.

مزایای ترموکوپل نوع R

• دقت و پایداری بالا حتی در دماهای بسیار بالا

• مقاومت به خوردگی و اکسیداسیون

• طول عمر بالا نسبت به سایر ترموکوپل‌ها

• ایده‌آل برای محیط‌های با تغییرات حرارتی سریع

• قابل استفاده در محیط‌های خلأ یا گازهای خنثی

معایب و محدودیت‌ها

• قیمت بالا به دلیل استفاده از فلزات گران‌بها (پلاتین و رودیوم)

• عدم استفاده در محیط‌های با دمای پایین به‌دلیل حساسیت کمتر

• نیاز به تجهیزات جانبی دقیق مانند کابل جبران‌ساز خاص

تفاوت ترموکوپل نوع R با نوع S و B

در این جدول، می‌بینیم که ترموکوپل نوع R از نظر عملکردی نزدیک به نوع S است، ولی کمی پایداری بهتری دارد. در مقابل، نوع B مناسب کاربردهای دمایی بسیار بالا است.

نکات مهم در خرید ترموکوپل نوع R

1. بررسی اصالت فلزات

از آنجایی که این ترموکوپل‌ها از فلزات گران‌بها ساخته می‌شوند، حتماً از برندهای معتبر با گواهی کالیبراسیون خرید کنید.

2. انتخاب غلاف مناسب

غلاف ترموکوپل باید متناسب با شرایط محیطی (مثلاً اتمسفر اکسیدکننده یا اسیدی) انتخاب شود. گزینه‌های رایج: آلومینا، کوردم، اینکونل.

3. کلاس دقت

برای کاربردهای دقیق، ترموکوپل کلاس A انتخاب بهتری است، هرچند قیمت بالاتری دارد.

4. طول و نوع اتصال

بسته به محل نصب، طول مناسب ترموکوپل، نوع اتصال (فلنج‌دار، پیچی، ترمینالی) و کابل جبران‌ساز باید بررسی شود.

خرید ترموکوپل نوع R

ترموکوپل نوع R به‌دلیل دقت بالا، تحمل حرارتی قابل‌توجه و مقاومت در برابر خوردگی، یکی از گزینه‌های برتر برای صنایع سنگین و محیط‌های دقیق است. اگرچه قیمت آن نسبت به انواع دیگر بیشتر است، اما کیفیت و دوام آن، هزینه را توجیه می‌کند. انتخاب صحیح ترموکوپل نوع R می‌تواند به افزایش بهره‌وری، کاهش خطا و ارتقای ایمنی در صنایع مختلف کمک کند.

شما عزیزان میتوانید برای خرید ترموکوپل نوع R و انواع ترموکوپل و تجهیزات حرارتی به وبسایت بهین تجارت آرشام مراجعه فرمایید.
