ترموکوپلها ابزارهای بسیار مهمی در اندازهگیری دما هستند که در بسیاری از صنایع و کاربردهای علمی مورد استفاده قرار میگیرند. در میان انواع مختلف ترموکوپلها، ترموکوپل نوع S به دلیل ویژگیهای منحصربهفرد خود در دماهای بالا بسیار محبوب است. این مقاله از بهین تجارت آرشام به بررسی ساختار، اصول عملکرد، و دلایل انتخاب این نوع ترموکوپل میپردازد.

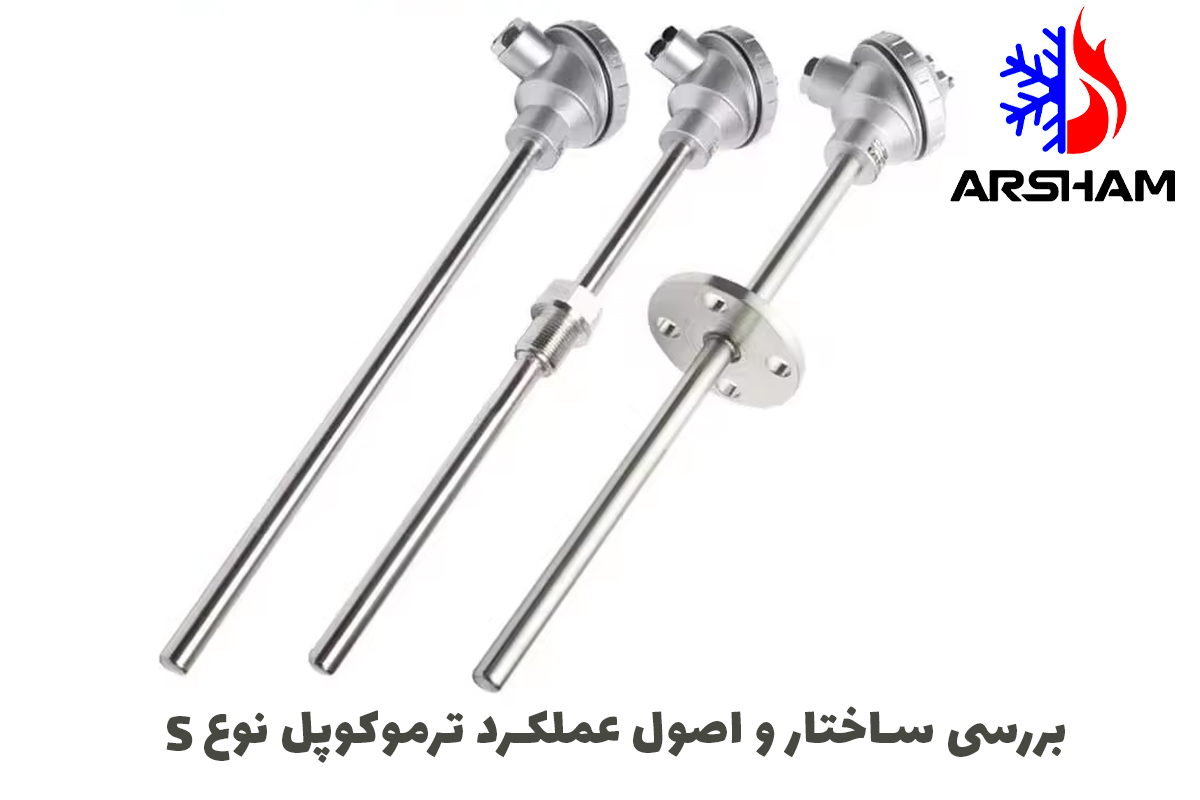

ساختار ترموکوپل نوع S
ترموکوپل نوع S از دو فلز گرانبها تشکیل شده است:
- سیم مثبت (+):
- این سیم شامل 90 درصد پلاتین و 10 درصد رودیوم است. ترکیب این دو فلز باعث افزایش مقاومت در برابر دماهای بالا و پایداری طولانیمدت میشود.
- سیم منفی (-):
- سیم منفی از پلاتین خالص ساخته شده است که به دلیل خاصیت شیمیایی بیاثر و مقاومت بالا در برابر اکسیداسیون، عملکرد دقیقی ارائه میدهد.
ترکیب این دو فلز باعث ایجاد یک اتصال مقاوم در برابر تغییرات دما و محیطهای شیمیایی سخت میشود. به دلیل استفاده از فلزات گرانبها، این نوع ترموکوپلها هزینه بالایی دارند، اما دقت و پایداری آنها این هزینه را توجیه میکند.
اصول عملکرد ترموکوپل نوع S
عملکرد ترموکوپلها بر اساس پدیدهای به نام اثر سیبک است. این اثر توضیح میدهد که وقتی دو فلز متفاوت در دو نقطه دمایی متفاوت به هم متصل میشوند، اختلاف دمایی باعث تولید ولتاژ الکتریکی میشود. ترموکوپل نوع S نیز بر همین اصل عمل میکند.
- اتصال داغ (Hot Junction):
- این اتصال در نقطهای است که دما اندازهگیری میشود. تغییر دما در این نقطه باعث تولید ولتاژ میشود.
- اتصال سرد (Cold Junction):
- این اتصال معمولاً در دمای مرجع ثابت نگه داشته میشود. اختلاف دمای بین اتصال داغ و اتصال سرد ولتاژی متناسب با دما تولید میکند.
- ولتاژ تولیدی:
- ولتاژ خروجی ترموکوپل نوع S به ازای هر درجه سانتیگراد حدود 6 تا 12 میکروولت است. این میزان حساسیت ممکن است نسبت به برخی انواع دیگر ترموکوپل کمتر باشد، اما پایداری و دقت آن در دماهای بالا، این موضوع را جبران میکند.
مزایای استفاده از ترموکوپل نوع S
ترموکوپل نوع S به دلیل ویژگیهای خاص خود در بسیاری از کاربردهای صنعتی و علمی به کار گرفته میشود. برخی از مزایای اصلی آن عبارتند از:
- پایداری دمایی بالا:
- این ترموکوپل میتواند در دماهای تا 1600°C و در شرایط خاص حتی تا 1700°C بدون کاهش دقت کار کند.
- مقاومت در برابر اکسیداسیون:
- فلزات پلاتین و رودیوم در برابر اکسیداسیون و خوردگی بسیار مقاوم هستند، که باعث افزایش عمر مفید ترموکوپل میشود.
- دقت بالا:
- این ترموکوپل برای اندازهگیری دقیق دما در صنایع حساس مانند تولید شیشه و نیمهرساناها ایدهآل است.
- پایداری طولانیمدت:
- در مقایسه با انواع دیگر ترموکوپل، نوع S دارای پایداری بیشتری در طول زمان است.
- عملکرد در محیطهای سخت:
- مقاومت بالا در برابر خوردگی و اثرات محیطهای شیمیایی سخت، کاربرد این ترموکوپل را در محیطهای صنعتی افزایش میدهد.
کاربردهای ترموکوپل نوع S
ترموکوپل نوع S به دلیل مقاومت بالا در برابر شرایط سخت، کاربردهای گستردهای دارد:
- صنایع شیشه و سرامیک:
- اندازهگیری دما در کورههای ذوب شیشه و ساخت سرامیک.
- صنایع فلزی:
- نظارت بر فرآیندهای متالورژی مانند ذوب و ریختهگری فلزات گرانبها.
- صنایع نیمهرسانا:
- کنترل دقیق دما در فرآیندهای تولید نیمهرساناها.
- آزمایشگاهها:
- استفاده برای کالیبراسیون تجهیزات حساس و اندازهگیری دماهای بسیار بالا.
- صنایع هوافضا:
- نظارت بر فرآیندهای تولید قطعات مقاوم در برابر دمای بالا.
- توربینهای گازی و موتورهای صنعتی:
- اندازهگیری دما در شرایط عملیاتی حساس و در موتورهای پیشرفته.
نحوه کالیبراسیون ترموکوپل نوع S
برای اطمینان از دقت عملکرد، ترموکوپلها نیاز به کالیبراسیون دورهای دارند. مراحل کلی کالیبراسیون ترموکوپل نوع S عبارتند از:
- آمادهسازی تجهیزات:
- استفاده از حمامهای کالیبراسیون یا کورههای استاندارد با دمای کنترلشده.
- مقایسه با استاندارد مرجع:
- اندازهگیری دما با یک ابزار مرجع دقیق و مقایسه آن با خروجی ترموکوپل.
- تنظیم خروجی:
- در صورت وجود انحراف، تنظیمات لازم برای جبران خطا انجام میشود.
- کالیبراسیون چند نقطهای:
- بررسی و تنظیم خروجی در چندین نقطه دمایی برای بهینهسازی دقت عملکرد.
چالشها و محدودیتها
اگرچه ترموکوپل نوع S دارای مزایای بسیاری است، اما برخی محدودیتها نیز دارد:
- هزینه بالا:
- استفاده از فلزات گرانبها مانند پلاتین و رودیوم باعث افزایش هزینه میشود.
- حساسیت کمتر:
- ولتاژ تولیدی کمتر نسبت به برخی ترموکوپلهای دیگر، ممکن است برای کاربردهای با دقت پایینتر محدودیت ایجاد کند.
- نیاز به تجهیزات خاص:
- برای نگهداری و کالیبراسیون به تجهیزات و دانش فنی پیشرفته نیاز است.
- محدودیتهای مکانیکی:
- در برخی شرایط مکانیکی شدید، ممکن است آسیبپذیری افزایش یابد.
نتیجهگیری
خرید ترموکوپل نوع S به دلیل دقت بالا، مقاومت در برابر دماهای بسیار بالا و پایداری طولانیمدت، یکی از بهترین گزینهها برای اندازهگیری دما در کاربردهای صنعتی و علمی است. اگرچه هزینه بالای آن ممکن است چالشبرانگیز باشد، اما مزایای آن در کاربردهای حساس و مهم، این هزینه را توجیه میکند. استفاده از این ترموکوپل بهویژه در صنایعی که دقت و پایداری در دماهای بالا ضروری است، توصیه میشود. این ابزار حیاتی میتواند در بهبود فرآیندهای صنعتی و دستیابی به کیفیت بالاتر نقش مؤثری ایفا کند.
