در دنیای صنعتی امروز که دقت، پایداری و قابلیت اطمینان در فرآیندها حرف اول را می‌زند، اندازه‌گیری دقیق دما یکی از حیاتی‌ترین پارامترهای کنترلی محسوب می‌شود. از کوره‌های ذوب فلزات گرفته تا راکتورهای پتروشیمی و خطوط تولید استریل دارویی، کنترل دما نقشی بی‌بدیل در کیفیت محصول، ایمنی فرآیند و بهره‌وری انرژی ایفا می‌کند. در میان انبوهی از تجهیزات اندازه‌گیری دما، سنسور دما PT100 به عنوان یکی از استانداردترین، دقیق‌ترین و پرکاربردترین ابزارها در سطح جهان شناخته می‌شود.

این مقاله به صورت جامع و مطابق با آخرین الگوریتم‌های گوگل، به بررسی عمیق ساختار، اصول عملکرد، انواع، مزایا، معایب و مهم‌تر از همه، کاربردهای صنعتی گسترده سنسور PT100 می‌پردازد. هدف ما ارائه یک منبع کامل و سئو شده است که به مهندسان، تکنسین‌ها و مدیران صنعتی در درک بهتر و انتخاب صحیح این سنسور کمک کند.

سنسور PT100 چیست؟ نگاهی به اصول بنیادین

سنسور PT100 نوعی سنسور دمای مقاومتی (Resistance Temperature Detector – RTD) است. اساس کار این سنسور بر یک اصل فیزیکی ساده اما بسیار دقیق استوار است: مقاومت الکتریکی فلز پلاتین با تغییر دما به صورت خطی و قابل پیش‌بینی تغییر می‌کند.

نام “PT100” خود یک کد اطلاعاتی است:

PT: نماد شیمیایی عنصر پلاتین (Platinum) است که به دلیل پایداری شیمیایی فوق‌العاده، مقاومت در برابر اکسیداسیون و رابطه خطی مقاومت-دما، به عنوان المان اصلی این سنسور انتخاب شده است.
100: به مقدار مقاومت الکتریکی سنسور در دمای دقیقاً 0 درجه سانتی‌گراد اشاره دارد که برابر با 100.0 اهم (Ω) است.

بنابراین، با اندازه‌گیری دقیق مقاومت الکتریکی المان پلاتینی، می‌توان دمای محیط را با دقت بسیار بالایی محاسبه کرد. این رابطه توسط استانداردهای بین‌المللی مانند IEC 60751 تعریف شده و جداول مرجع دقیقی برای تبدیل مقاومت به دما وجود دارد.

کالبدشکافی ساختار داخلی سنسور PT100

یک سنسور PT100 صنعتی چیزی فراتر از یک تکه سیم پلاتینی است. ساختار آن برای مقاومت در برابر شرایط سخت صنعتی، حفاظت از المان حساس و ارائه یک اتصال الکتریکی پایدار طراحی شده است. اجزای اصلی آن عبارتند از:

المان سنجش (Sensing Element): این قلب سنسور است. المان پلاتینی معمولاً به دو شکل ساخته می‌شود:
- سیم‌پیچی (Wire-Wound): یک سیم بسیار نازک از پلاتین خالص به دور یک هسته سرامیکی یا شیشه‌ای پیچیده می‌شود. این ساختار پایداری و دقت بسیار بالایی را در درازمدت فراهم می‌کند اما به لرزش حساس‌تر است.
- لایه نازک (Thin-Film): یک لایه بسیار نازک از پلاتین روی یک زیرلایه سرامیکی نشانده (Sputtering) می‌شود. این نوع سنسورها ارزان‌تر، مقاوم‌تر در برابر لرزش و دارای زمان پاسخ‌دهی سریع‌تری هستند، اما ممکن است پایداری بلندمدت نوع سیم‌پیچی را نداشته باشند.

غلاف محافظ (Protective Sheath): المان سنجش برای محافظت در برابر رطوبت، مواد شیمیایی، فشار و آسیب‌های فیزیکی، درون یک لوله فلزی توخالی به نام غلاف قرار می‌گیرد. جنس این غلاف معمولاً از فولاد ضد زنگ (Stainless Steel 304/316) برای کاربردهای عمومی و یا آلیاژهای خاص مانند اینکونل (Inconel) برای دماهای بسیار بالا و محیط‌های خورنده انتخاب می‌شود.

عایق داخلی (Internal Insulation): فضای خالی بین المان سنجش و دیواره داخلی غلاف با یک پودر عایق معدنی، معمولاً اکسید منیزیم (MgO)، پر و فشرده می‌شود. این پودر وظیفه انتقال حرارت سریع از غلاف به المان، ایزوله کردن الکتریکی سیم‌ها و محافظت از المان در برابر شوک و لرزش را بر عهده دارد.

سیم‌های رابط (Lead Wires): سیم‌هایی از جنس نیکل یا آلیاژهای مس برای اتصال المان سنجش به ترمینال خارجی استفاده می‌شوند. نحوه اتصال این سیم‌ها (دو، سه یا چهار سیمه) تأثیر مستقیمی بر دقت نهایی اندازه‌گیری دارد.

انواع سیم‌بندی سنسور PT100: تأثیر بر دقت

نحوه اتصال سنسور PT100 به دستگاه کنترلر یا ترانسمیتر دما، یکی از مهم‌ترین عوامل تعیین‌کننده دقت سیستم است. مقاومت سیم‌های رابط می‌تواند با مقاومت سنسور جمع شده و باعث ایجاد خطا در قرائت دما شود. برای جبران این خطا، سه نوع سیم‌بندی وجود دارد:

دو سیمه (2-Wire): ساده‌ترین و ارزان‌ترین روش اتصال است. در این حالت، مقاومت سیم‌ها به مقاومت سنسور اضافه می‌شود و خطای قابل توجهی ایجاد می‌کند. این روش تنها برای فواصل بسیار کوتاه (کمتر از یک متر) و کاربردهایی که دقت بالا نیاز ندارند، مناسب است.

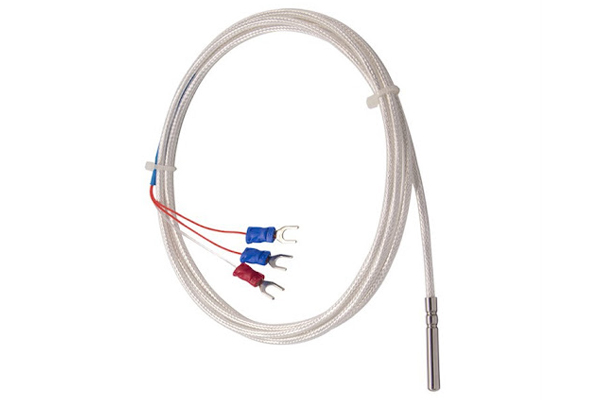

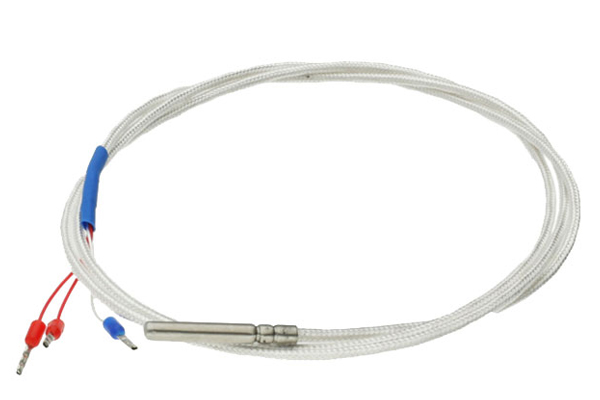

سه سیمه (3-Wire): متداول‌ترین نوع سیم‌بندی در صنعت است. سیم سوم به کنترلر اجازه می‌دهد تا مقاومت یکی از سیم‌های رابط را اندازه‌گیری کرده و آن را از مجموع مقاومت کل کم کند. این روش یک تعادل عالی بین هزینه و دقت برقرار می‌کند و برای اکثر کاربردهای صنعتی کافی است.

چهار سیمه (4-Wire): دقیق‌ترین روش اتصال است. دو سیم برای اعمال یک جریان ثابت و بسیار کوچک به المان و دو سیم دیگر برای اندازه‌گیری ولتاژ دو سر المان استفاده می‌شوند. با استفاده از قانون اهم ( $V = I R$ )، مقاومت با دقت فوق‌العاده‌ای محاسبه می‌شود و مقاومت سیم‌های رابط به طور کامل از محاسبات حذف می‌گردد. این روش در کاربردهای آزمایشگاهی و فرآیندهای بسیار حساس کاربرد دارد.

کلاس‌های دقت سنسور PT100: استانداردی برای صحت

سنسورهای PT100 بر اساس استاندارد IEC 60751 در کلاس‌های دقت مختلفی تولید می‌شوند که میزان تلورانس یا خطای مجاز آن‌ها را مشخص می‌کند. انتخاب کلاس مناسب به حساسیت فرآیند بستگی دارد.

کلاس دقت	فرمول تلورانس (t = دما بر حسب °C)	خطای مجاز در 0°C	خطای مجاز در 100°C
Class B	$±(0.3 + 0.005 \times	t	)$
Class A	$±(0.15 + 0.002 \times	t	)$
Class AA (1/3 DIN)	$±(0.1 + 0.0017 \times	t	)$
1/10 DIN	$±\frac{1}{10}(0.3 + 0.005 \times	t	)$

Class B: استاندارد صنعتی و پرکاربردترین کلاس است.
Class A: برای کاربردهایی که به دقت بالاتری نیاز دارند.
Class AA و 1/10 DIN: برای کاربردهای آزمایشگاهی، کالیبراسیون و فرآیندهای بسیار حساس استفاده می‌شوند.

مزایا و معایب سنسورهای PT100

مزایا:

دقت و تکرارپذیری بالا: دقیق‌ترین سنسور دما در بازه وسیعی از دماها.
پایداری فوق‌العاده: به دلیل ماهیت شیمیایی پلاتین، این سنسورها در طول زمان دچار انحراف (Drift) بسیار کمی می‌شوند.
محدوده دمایی گسترده: به طور معمول از 200- تا 650+ درجه سانتی‌گراد (و در مدل‌های خاص تا 850+ درجه) قابل استفاده هستند.
خطی بودن عالی: رابطه مقاومت-دما در سنسور PT100 بسیار خطی‌تر از سایر سنسورها مانند ترموکوپل‌ها و ترمیستورها است.

معایب:

قیمت بالاتر: پلاتین فلزی گران‌بهاست و فرآیند ساخت این سنسورها پیچیده‌تر از ترموکوپل‌ها است.
زمان پاسخ‌دهی کندتر: به دلیل جرم حرارتی بیشتر، نسبت به ترموکوپل‌ها زمان بیشتری برای رسیدن به تعادل دمایی با محیط نیاز دارند.
حساسیت به لرزش: مدل‌های سیم‌پیچی می‌توانند در برابر شوک‌ها و لرزش‌های شدید مکانیکی آسیب‌پذیر باشند.
نیاز به منبع تغذیه: برای اندازه‌گیری مقاومت، نیاز به اعمال یک جریان کوچک از سوی کنترلر دارند که می‌تواند باعث ایجاد گرمای جزئی (Self-heating) و خطای ناچیز شود.

کاربردهای گسترده صنعتی سنسور PT100

به دلیل ترکیب منحصربه‌فرد دقت، پایداری و محدوده دمایی مناسب، سنسور PT100 در تمامی صنایع کلیدی حضور دارد:

صنایع نفت، گاز و پتروشیمی: کنترل دمای راکتورها، برج‌های تقطیر، خطوط لوله انتقال، مخازن ذخیره‌سازی و سیستم‌های ایمنی.

نیروگاه‌ها: نظارت بر دمای بویلرها، توربین‌های بخار و گاز، ژنراتورها و سیستم‌های خنک‌کننده برای بهینه‌سازی راندمان و جلوگیری از آسیب.

صنایع غذایی و دارویی: کنترل دقیق دما در فرآیندهای پاستوریزاسیون، استریلیزاسیون (اتوکلاو)، تخمیر، خشک‌کردن و نگهداری در انبارها که نیازمند استانداردهای بهداشتی بالا هستند.

کوره‌های صنعتی و عملیات حرارتی: اندازه‌گیری و کنترل دمای فرآیندهای سخت‌کاری، آنیلینگ و تمپرینگ فلزات برای دستیابی به خواص مکانیکی مطلوب.

صنایع خودروسازی: استفاده در اتاق‌های تست موتور، سیستم‌های تست ترمز و فرآیندهای تولید قطعات.

آزمایشگاه‌ها و تجهیزات پزشکی: کالیبراسیون تجهیزات، انکوباتورها، بن‌ماری‌ها و دستگاه‌های آنالیز که نیازمند بالاترین سطح دقت هستند.

سیستم‌های تهویه مطبوع (HVAC): کنترل دمای کانال‌های هوا، چیلرها و بویلرها در ساختمان‌های تجاری و صنعتی بزرگ برای مدیریت بهینه مصرف انرژی.

نتیجه‌گیری

سنسور دما PT100 بیش از یک قطعه ساده، یک ابزار مهندسی دقیق و قابل اعتماد است که ستون فقرات بسیاری از فرآیندهای کنترلی در صنعت مدرن را تشکیل می‌دهد. ترکیب بی‌نظیر دقت بالا، پایداری طولانی‌مدت، خطی بودن و محدوده کاری وسیع، این سنسور را به انتخابی ایده‌آل برای کاربردهایی تبدیل کرده است که در آن‌ها هیچ جایی برای خطا وجود ندارد. با درک صحیح ساختار، انواع سیم‌بندی و کلاس‌های دقت، مهندسان و طراحان سیستم می‌توانند با اطمینان کامل، راه‌حلی پایدار و دقیق برای چالش‌های اندازه‌گیری دما در هر صنعتی ارائه دهند و راه را برای افزایش کیفیت، ایمنی و بهره‌وری هموار سازند.

میتوانید جهت خرید انواع سنسور PT100 و همچنین دیگر انواع سنسور های حرارتی به وبسایت بهین تجارت مراجعه فرمایید.
