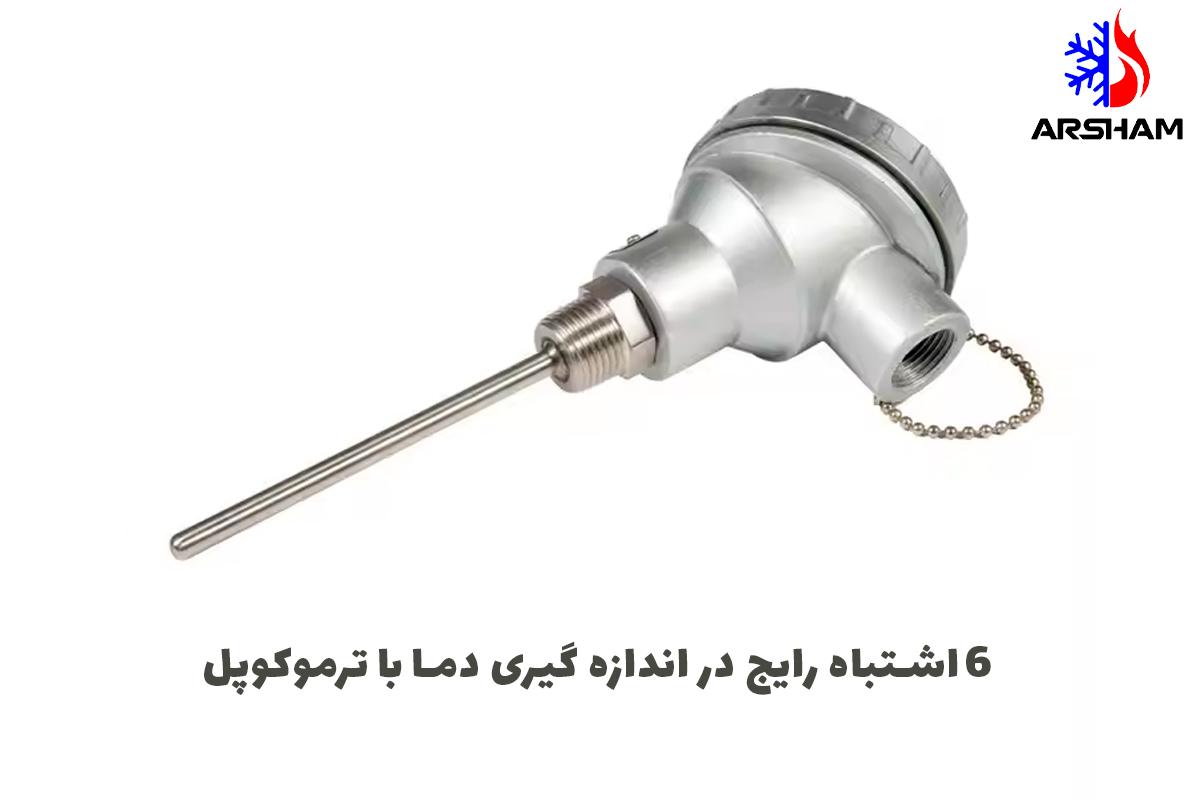

ترموکوپلها یکی از پرکاربردترین ابزارها برای اندازهگیری دما در صنایع مختلف هستند. این سنسورها به دلیل سادگی، هزینه پایین، و قابلیت اندازهگیری در محدوده وسیعی از دما، انتخابی محبوب برای بسیاری از کاربردها به شمار میآیند. با این حال، استفاده نادرست از ترموکوپلها میتواند منجر به اندازهگیریهای اشتباه و حتی خسارات مالی و فنی شود. در این مقاله به بررسی 6 اشتباه رایج در اندازهگیری دما با ترموکوپل میپردازیم و نکاتی برای جلوگیری از آنها ارائه میکنیم.
1. انتخاب نامناسب نوع ترموکوپل

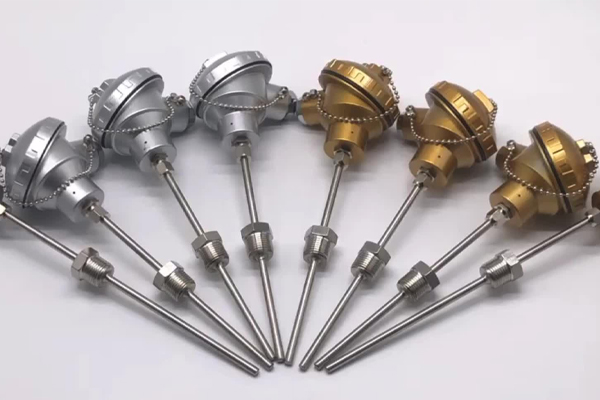

ترموکوپلها در انواع مختلفی مانند نوع K، J، T و E تولید میشوند و هر کدام محدوده دمایی و کاربردهای خاصی دارند. انتخاب نادرست نوع ترموکوپل میتواند باعث اندازهگیری نادرست دما شود. به عنوان مثال، استفاده از ترموکوپل نوع J در دماهای بالاتر از 760 درجه سانتیگراد باعث آسیب به سنسور میشود. همچنین، اگر در محیطی با دماهای بسیار پایین فعالیت میکنید، ممکن است ترموکوپل نوع T گزینه مناسبی باشد. بنابراین، هنگام انتخاب ترموکوپل، حتماً محدوده دمایی، محیط کاری (مانند وجود رطوبت یا خوردگی)، و نوع فرآیند صنعتی را در نظر بگیرید. در غیر این صورت، نه تنها دقت اندازهگیری کاهش مییابد، بلکه عمر مفید دستگاه نیز تحت تأثیر قرار میگیرد.
2. عدم رعایت طول مناسب سیم ترموکوپل
طول سیم ترموکوپل تأثیر مستقیمی بر دقت اندازهگیری دارد. اگر سیم بیش از حد بلند باشد، ممکن است افت ولتاژ رخ دهد که منجر به خطای اندازهگیری میشود. این افت ولتاژ ناشی از مقاومت داخلی سیم و تأثیرات خارجی محیط است. برای جلوگیری از این مشکل، باید از سیمهای با کیفیت بالا و متناسب با طول مورد نیاز استفاده کنید. همچنین، در صورت نیاز به افزایش طول سیم، از سیمهای جبرانی (Compensating Cable) استفاده کنید که با مواد مشابه سیم اصلی ساخته شدهاند و افت سیگنال را به حداقل میرسانند. علاوه بر این، توجه به نحوه مسیر سیمکشی نیز حائز اهمیت است؛ از عبور سیمها از کنار تجهیزات الکتریکی پرقدرت اجتناب کنید تا تداخلات الکترومغناطیسی کاهش یابد.
3. نصب نادرست ترموکوپل
نصب صحیح ترموکوپل یکی از عوامل کلیدی در دقت اندازهگیری است. اگر ترموکوپل به درستی در محل مورد نظر نصب نشود، ممکن است دمای محیط به جای دمای واقعی فرآیند اندازهگیری شود. به عنوان مثال، در صورتی که نوک ترموکوپل کاملاً با سطح در تماس نباشد یا در معرض جریان هوای سرد یا گرم قرار گیرد، ممکن است خطای قابل توجهی در اندازهگیری ایجاد شود. برای نصب صحیح، اطمینان حاصل کنید که:
- نوک سنسور به درستی در تماس با سطح یا محیط مورد نظر باشد.
- از هرگونه فاصله یا مانع جلوگیری شود.
- از تجهیزات جانبی مناسب مانند غلافهای حفاظتی (Sheath) برای محافظت از ترموکوپل در برابر خوردگی، فشار یا شوکهای حرارتی استفاده کنید.
4. کالیبراسیون ناکافی یا نامناسب
یکی از اشتباهات رایج، نادیده گرفتن کالیبراسیون دورهای ترموکوپل است. انواع ترموکوپلها با گذر زمان و استفاده مکرر ممکن است دچار تغییراتی شوند که دقت آنها را تحت تأثیر قرار دهد. برای اطمینان از صحت اندازهگیری، باید ترموکوپلها به صورت دورهای کالیبره شوند. این کار معمولاً توسط تجهیزات استاندارد یا آزمایشگاههای تخصصی انجام میشود. همچنین، در صورت استفاده از ترموکوپل در محیطهای با دمای بسیار بالا یا خورنده، نیاز به کالیبراسیون زودتر از زمان معمول است. علاوه بر این، باید به کالیبراسیون کنترلرهای مرتبط نیز توجه شود تا دادههای اندازهگیری به درستی پردازش شوند.
5. تأثیر نویزهای الکتریکی
ترموکوپلها سیگنالهای بسیار ضعیفی تولید میکنند که به راحتی تحت تأثیر نویزهای الکتریکی قرار میگیرند. این نویزها میتوانند از تجهیزات الکتریکی مجاور، کابلهای قدرت یا حتی محیطهای صنعتی ناشی شوند. برای کاهش این مشکل، میتوانید از روشهای زیر استفاده کنید:
- استفاده از کابلهای شیلددار که مانع از ورود نویز به سیگنال میشوند.
- نصب زمین مناسب برای تجهیزات و سیمها.
- جداسازی مسیر کابلهای ترموکوپل از کابلهای قدرت یا منابع نویز زا.
- در صورت امکان، استفاده از فیلترهای الکترونیکی برای حذف نویزهای اضافی.
6. استفاده از مواد نامناسب در اتصالات
اتصالات ترموکوپل باید از مواد همجنس با سیمهای اصلی ساخته شوند. استفاده از مواد نامناسب میتواند باعث ایجاد اثر ترموالکتریک ناخواسته شود و در نتیجه اندازهگیری دما را با خطا مواجه کند. این خطا به ویژه در کاربردهای دقیق، مانند صنایع پزشکی یا الکترونیکی، میتواند تأثیرات قابل توجهی داشته باشد. برای جلوگیری از این مشکل، همیشه از اتصالات و مواد استاندارد و توصیهشده توسط تولیدکننده استفاده کنید. همچنین، از تمیزی و سلامت فیزیکی اتصالات اطمینان حاصل کنید.
نکات پایانی برای بهبود دقت اندازهگیری با ترموکوپل
برای اطمینان از دقت اندازهگیری دما با ترموکوپل، به موارد زیر توجه کنید:
- انتخاب ترموکوپل مناسب: با توجه به شرایط فرآیند و دمای مورد نظر، نوع صحیح ترموکوپل را انتخاب کنید.
- نصب و کالیبراسیون منظم: نصب صحیح و کالیبراسیون دورهای میتواند دقت اندازهگیری را افزایش دهد.
- استفاده از تجهیزات استاندارد: از مواد و تجهیزات با کیفیت و استاندارد استفاده کنید تا خطاهای ناشی از اتصالات یا سیمها کاهش یابد.
- آموزش کاربران: اطمینان حاصل کنید که کاربرانی که با ترموکوپل کار میکنند، با اصول استفاده صحیح آشنا هستند.
- توجه به شرایط محیطی: عوامل محیطی مانند رطوبت، خوردگی و لرزش میتوانند بر عملکرد ترموکوپل تأثیر بگذارند. استفاده از تجهیزات محافظتی و بررسی مداوم شرایط محیطی میتواند عمر و دقت ترموکوپل را افزایش دهد.
با رعایت این نکات و اجتناب از اشتباهات رایج، میتوانید از ترموکوپلها به بهترین نحو استفاده کرده و دقت فرآیندهای صنعتی خود را بهبود بخشید. ترموکوپلها ابزارهای حیاتی در صنایع مختلف هستند و استفاده صحیح از آنها میتواند بهرهوری، ایمنی و کیفیت فرآیندها را افزایش دهد.
